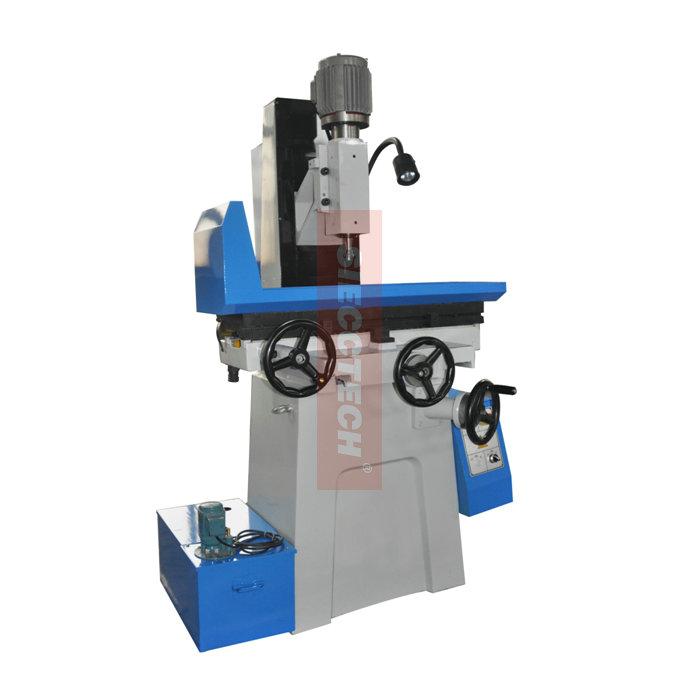

Home » Products » Grinding Machine » M7215 Grinding Machine

Grinding machine lathe bed and grinding head have strong rigidity.
The column uses the three point adjustment, compact structure.
The workbench is rectangular powerful magnetic chuck.
    High efficiency, can match empty silicon filling demagnetization.
    It equipped with a cooling liquid purifying device.
床身和磨头刚性强。
立柱采用三点调整,结构紧凑。
工作台为矩形强力磁吸盘。
效率大,可另配空硅充退磁。
配有冷却液净化装置。



Technical Parameters  技术规格 Unit单位 M7215
Max.workpiece  to  be Ground (L×W×H)                             磨削工件最大尺寸(长×宽×高) mm 500×190×235
Working table movement         工作台移动量 Transverse    横向 mm 500
Longitudinal  纵向 mm 190
Distance  From  Table Surface  To  Spindle  Center                   工作台面至主轴中心最大距离 mm 235
Slide  way   工作台滑道   V-type  rail  with Steel-ball                                 钢珠V平轨
 Maximum work load工作台最大承受量 Kg 200
Table  Size  (L×W)   工作台台面尺寸 (长×宽) mm 460×180
Number  of  T -Slot  工作台T型槽 mm×n 12×1
Table speed   工作台速度 m/min 3̶ 23
Cross  Feed  On Handwheel  前后手轮进刀量 mm 0.02/Graduation2.5/revolution                   0.02/ 2.5/
Vertical  Feed  On Handwheel  上下手轮进刀量 mm 0.01Graduation1.25/revolution            0.01/ 1.25/
Wheel  Size(dia×width×bore)                                     砂轮尺寸 (外径×宽度×内径 ) mm 200×16×31.75
Spindle
speeds  主轴转速
50Hz rpm 2850
Variable frequency motor  调频电机(选配) 0-6000
Spindle  Motor   主轴电机 Kw 1.1
Cooling pump     冷却泵 Kw 0.4
Machine  Size (L×W×H)   机床外形尺寸(长×宽×高) mm 1550×1060×1590
Packing  Size (L×W×H)     包装箱尺寸(长×宽×高) mm 1060×1170×1870
CrossNet    毛重、净重 T O.75 0.65
